Печатные платы, радиодетали и электронные компоненты — экономьте до 30% без потери качества!
Штучное и серийное производство
Производство плат от 2х раб. дней
Все типы радиодеталей и компонентов
Цены ниже рынка, на 20-30%
Бесплатная доставка
Оплата в рублях
Калькулятор стоимости производства печатных плат
Современное производство печатных плат в Китае
Мы осуществляем прямые поставки печатных плат из Китая от ведущих мировых производителей: JLCPCB, PCBWAY, PCBCART и др. Эти компании зарекомендовали себя как надежные поставщики, предлагающие высокое качество печатных плат, быстрые сроки выполнения заказов и широкий спектр услуг. Благодаря прямому сотрудничеству, мы предлагаем нашим клиентам доступ к передовым технологиям и решениям по выгодным ценам, гарантируя качество и надежность на каждом этапе производства.
Почему работать с нами выгодно
Производство печатных плат дешевле на 20–30%
Производство плат от 2х рабочих дней
Бесплатная доставка печатных плат до ПВЗ СДЕК
Международные стандарты качества
Техническая поддержка на русском языке
оплата в рублях
QR, СБП, картой, по счету, закрывающие документы, НДС
📉 Экономия 20–30% по сравнению с другими производителями и поставщиками
За счёт прямых контрактов, логистики и большого объема производства мы даём цены на 20–30% ниже, чем при заказе у производителей в России или иных посредников.
📦 Быстрее и надёжнее, доставка от 5 рабочих дней
Собственные каналы доставки позволяют получить печатные платы в среднем за 5–10 дней, без потерь и задержек на границе. Мы берём на себя все вопросы с логистикой, таможней и санкционными запретами. Ваш заказ придет в пункт выдачи заказов СДЕК или его доставит курьер.
🧾 Легальная оплата и бухгалтерия любым удобным способом
Мы принимаем оплату в рублях от физических и юридических лиц по счету с НДС и предоставляем закрывающие документы. Вам не нужно обходить ограничения платежей за рубеж.
📞 Техническая поддержка на русском языке
Поможем проверить Gerber-файлы, подскажем оптимальные параметры заказа и решим любые нестандартные вопросы.
Различные типы печатных плат
Наши партнеры изготавливают широкий спектр печатных плат, отвечающих самым разнообразным требованиям и стандартам. Благодаря широкому выбору типов плат и их высокому качеству, наши клиенты могут реализовать самые сложные и инновационные проекты.
Печатные платы на
текстолите FR4

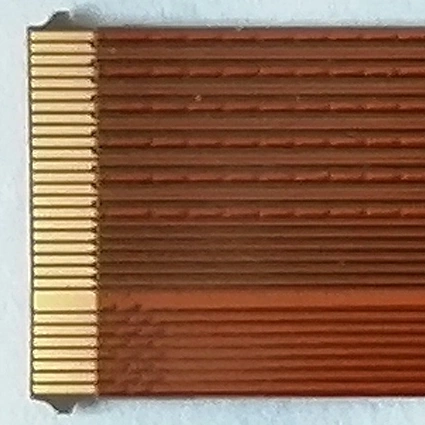

Гибкие печатные платы из полиамида

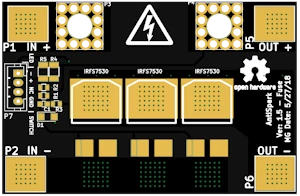

Платы на подложке
из алюминия
Радиочастотные печатные платы
Современные технологические возможности
Современное производство печатных плат (ПП) представляет собой сложный и технологичный процесс, который играет ключевую роль в электронной промышленности. Мы предлагаем передовые технологические возможности для производства печатных плат любого уровня сложности.
Минимальная ширина дорожек и зазоров
до 0,075 мм (3 mil),
что позволяет разрабатывать компактные платы

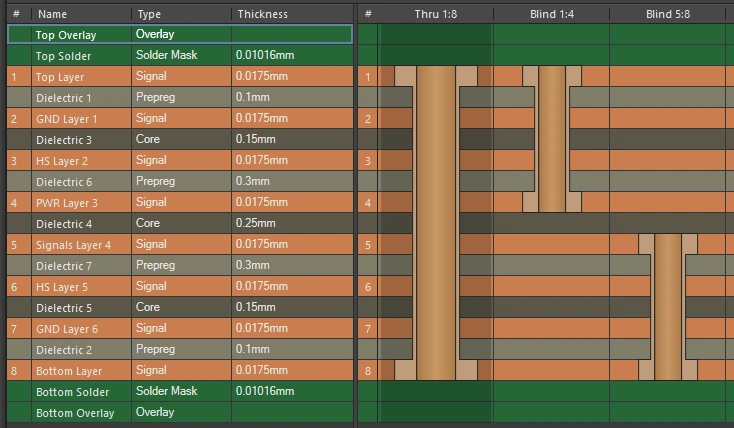

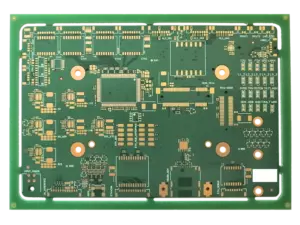

Многослойные печатные
платы
до 40 слоев, с минимальными допусками
Отверстия малого диаметра (микровиа)
до 0,1 мм с технологией лазерного сверления отверстий для высокой плотности монтажа
Финишная обработка
и покрытие
ENIG, HASL, OSP, серебро, олово для защиты контактных поверхностей
Технологические возможности производства
Параметры производства печатных плат
Параметры | Возможности | Описание | Картинки |
|---|
Количество слоев | 1-32 слоя | Количество медных слоев на печатной плате | |
Контролируемый импеданс | 4/6/8/10/12/14/16/18/20/…/32 слоя | ||
Материал | FR-4 | Ламинат класса А от таких поставщиков, как Nan Ya, KB, Shengyi и т. д. |  |
Алюминиевый сердечник | 1-слойные печатные платы с алюминиевым сердечником |  | |
Медный сердечник | Однослойные печатные платы с медным сердечником и прямым контактом радиатора с сердечником (≥ 1 × 1 мм) |  | |
RF печатные платы | 35мкм (1 oz) толщина меди, 2-слойные ВЧ печатные платы с сердечниками Rogers и PTFE |  | |
Диэлектрические постоянные FR-4 | 4.5 (2-слойная печатная плата) | 7628 Препрег 4.4 3313 Перпрег 4.1 2116 Перпрег 4.16 | |
Максимальные размеры | Печатная плата FR4: 670 × 600 мм Rogers / PTFE Тефлоновая печатная плата: 590 × 438 мм Алюминиевая печатная плата: 602 × 506 мм Медная печатная плата: 480 × 286 мм | Эти ограничения применяются к печатным платам толщиной ≥ 0,8 мм. Более тонкие печатные платы FR4 имеют максимальный размер 500 × 600 мм. Двухслойные печатные платы FR4 могут достигать максимального размера 1020 × 600 мм. |  |
Минимальные размеры | Обычный: 3 × 3 мм. Зубчатые края: 10 × 10 мм. | Эти ограничения применяются к печатным платам толщиной ≥ 0,6 мм. Для более тонких печатных плат требуется ручная проверка. Для плат небольшого размера рекомендуется панелизация. | |
Допуск размеров | ±0,1 мм | ±0,1 мм (высокоточная) и ±0,2 мм (обычная) для фрезерования с ЧПУ и ±0,4 мм для V-образного скрайбирования | |
Толщина | 0,4 – 4,5 мм | Толщина для FR4 составляет: 0,4/0,6/0,8/1,0/1,2/1,6/2,0 мм (2,5 мм и более только для печатных плат с 12+ слоями) |  |
Допуск толщины (Толщина≥1,0 мм) | ± 10% | Например, для толщины платы 1,6 мм готовая толщина платы составляет от 1,44 мм (T-1,6×10%) до 1,76 мм (T+1,6×10%). | |
Допуск толщины (Толщина <1,0 мм) | ± 0,1 мм | Например, для толщины платы 0,8 мм готовая толщина платы составляет от 0,7 мм (T-0,1) до 0,9 мм (T+0,1). | |
Финишный внешний слой меди | 35 мкм / 70 мкм (1 oz / 2 oz) | Вес меди внешнего слоя составляет 35 мкм / 70 мкм (1 oz / 2 oz) |  |
Финишный внутренний слой меди | 18мкм / 35 мкм / 70 мкм (0.5 oz / 1 oz / 2 oz) | По умолчанию вес меди внутреннего слоя составляет 18мкм (0,5 oz). |  |
Паяльная маска | Зеленый, фиолетовый, красный, желтый, синий, белый и черный. | Мы используем маску для пайки LPI (Liquid Photo Imageable). Это наиболее распространенный тип маски, используемый сегодня. Маска для пайки с чернилами, отверждаемыми при нагревании, обычно встречается на недорогих односторонних печатных платах. | |
Финишное покрытие | HASL (свинцовый/бессвинцовый), ENIG (золото), OSP (только платы с медным сердечником) | FR4 имеет все доступные покрытия, а платы RF имеют только золото (ENIG). Платы с алюминиевым сердечником имеют только HASL. Платы с медным сердечником имеют только OSP. |
Сверление
Функции | Возможности | Описание | Картинки |
|---|
Диаметр сверла | 1-слойные: 0,3 – 6,3 мм 2-слойные: 0,15 – 6,3 мм Многослойные: 0,15 – 6,3 мм | Отверстия диаметром ≥ 6,3 мм фрезеруются на станке с ЧПУ из меньшего просверленного отверстия. Мин. диаметр сверла для 2-х и более слоев печатных плат составляет 0,15 мм (дороже!) Мин. диаметр сверла для печатных плат с алюминиевым сердечником составляет 0,65 мм. Мин. диаметр сверла для печатных плат с медным сердечником составляет 1,0 мм. |  |
Допуск на размер отверстия (с металлизацией) | Сквозные отверстия: +0,13 / -0,08 мм | например, для отверстия размером 0,6 мм приемлемым является размер готового отверстия от 0,52 мм до 0,73 мм. |  |
Допуск размера отверстия (без металлизации) | ±0,2 мм | Например, для неметаллизированного отверстия диаметром 1,00 мм приемлемым является размер готового отверстия от 0,80 мм до 1,20 мм. |  |
Средняя толщина покрытия отверстия | 18мкм | ||
Слепые/скрытые переходные отверстия | Не поддерживается | В настоящее время мы не поддерживаем слепые/скрытые переходные отверстия, делаем только сквозные. |  |
Мин. размер/диаметр сквозного отверстия | 0,15мм / 0,25мм | 1-слойный (только NPTH): размер отверстия 0,3 мм / диаметр переходного отверстия 0,5 мм 2 слоя: размер отверстия 0,15 мм / диаметр переходного отверстия 0,25 мм Многослойный: размер отверстия 0,15 мм / диаметр переходного отверстия 0,25 мм ① Диаметр переходного отверстия должен быть на 0,1 мм (предпочтительно на 0,15 мм) больше размера отверстия переходного отверстия. ② Предпочтительный минимальный размер переходного отверстия: 0,2 мм |  |
Мин. Неметаллизированные отверстия | 0,50 мм | Пожалуйста, нарисуйте NPTH в механическом слое или в слое «не использовать». |  |
Мин. металлизированные слоты | 0,5 мм | Минимальная ширина паза составляет 0,5 мм |  |
Мин. неметаллизированные слоты | 1.0мм | Минимальная ширина паза без покрытия составляет 1,0 мм, пожалуйста, начертите контур паза на механическом слое (GM1 или GKO) |  |
Расстояние между переходными отверстиями | 0,2мм |  | |
Расстояние между отверстиями контактной площадки | 0,45 мм |  | |

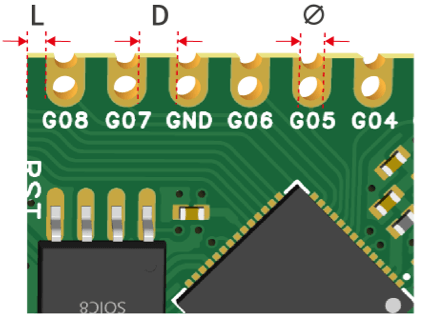

Мин. зубчатые отверстия | 0,5 мм | Зубчатые отверстия представляют собой металлизированные полуотверстия на краях печатной платы, обычно используемые на дочерних платах для пайки на несущие печатные платы. ① Диаметр отверстия (Φ): ≥ 0,5 мм ② Расстояние от отверстия до края платы (L): ≥ 1 мм ③ Расстояние между отверстиями (D): ≥ 0,5 мм ④ Мин. размер печатной платы: 10 × 10 мм ⑤ Мин. толщина печатной платы: 0,6 мм |  |
Покрытие кромки платы | 10 х 10 мм | Кромки покрыты медью и обработаны ENIG. HASL не поддерживается. ① Мин. размер печатной платы: 10 × 10 мм ② Мин. толщина печатной платы: 0,6 мм ③ Для соединений опорных выступов требуется не менее 3 разрывов (больше для больших печатных плат) в кромочном покрытии |  |
Слепой слот | ① Ширина глухой щели (W): ≥1,0 мм ② Глубина глухого паза (D): ≥0,2 мм ③ Кольцевая ширина глухого паза (A): ≥0,3 мм (ширина площадки глухих пазов PTH) ④ Безопасное расстояние (S): ≥0,2 мм (Расстояние от глухих пазов NPTH до контактной площадки/дорожек/медной плоскости) ⑤ Остаточная толщина глухого паза (R): ≥0,2 мм (Расстояние от дна глухого паза до ближайшего внутреннего медного слоя/поверхности подложки) ⑥ Поддерживает 2–32-слойные платы FR4 толщиной ≥0,8 мм |  | |
Прямоугольные отверстия/прорези | Не поддерживается | Прямоугольные отверстия и щели без закругленных углов не поддерживаются. |  |
Минимальный зазор
Мин. ширина дорожки / зазор (при толщине меди 35 мкм) | 0,10 мм / 0,10 мм (4 / 4 mil) | 1- и 2-слойный: 0,10 мм / 0,10 мм (4 / 4 mi) Многослойный: 0,09 / 0,09 мм (3,5 / 3,5 mil). 3 мила приемлемы для разветвлений BGA. |  |
Мин. ширина дорожки / зазор (при толщине меди 70 мкм) | 0,16 / 0,16 мм (6,5 / 6,5 mil) | 2 слоя: 0,16 мм / 0,16 мм (6,5 / 6,5 mil) Многослойный: 0,16 мм / 0,20 мм (6,5 / 8 mil) | |
Допуск ширины дорожки | ±20% | Например, для дорожки толщиной 0,1 мм готовая ширина дорожки составляет от 0,08 до 0,12 мм. | |
Кольцо вокруг отверстия с металлизацией (PTH annular ring) | ≧0,20 мм | 2-слойные: при толщине меди 35 мкм: рекомендуется 0,25 мм или больше; абсолютный минимум 0,18 мм при толщине меди 70 мкм: 0,254 мм или больше Многослойный: при толщине меди 35 мкм: рекомендуется 0,20 мм или больше; абсолютный минимум 0,15 мм при толщине меди 70 мкм: 0,254 мм или больше |  |
Кольцо вокруг неметаллизированного отверстия (NPTH annular ring) | ≧0,45 мм | Рекомендуется 0,45 мм или больше. Это необходимо для того, чтобы можно было снять кольцо меди толщиной 0,2 мм вокруг отверстия для присоединения уплотнительной пленки. Размеры прокладки меньше рекомендуемого значения могут привести к тому, что кольцо будет очень тонким или вообще отсутствовать. |  |

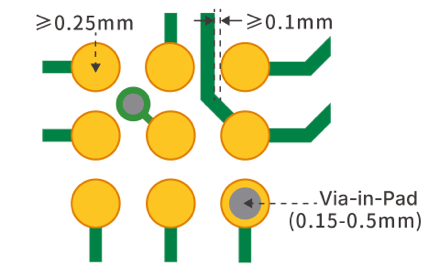

BGA | 0,25 мм | ① Диаметр контактной площадки BGA ≥ 0,25 мм ② Зазор между контактной площадкой BGA и трассой ≥ 0,1 мм (мин. 0,09 мм для многослойных плат) ③ Переходные отверстия можно размещать внутри контактных площадок BGA, используя заполненные и металлизированные переходные отверстия. |  |

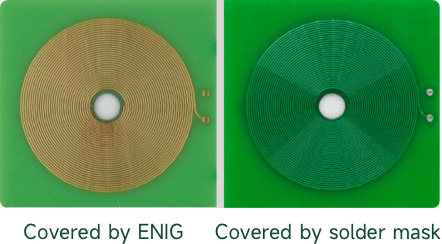

Катушки | 0,15 мм/0,15мм | Минимальная ширина дорожки/зазор: 0,15 мм/0,15 мм, когда дорожки покрыты паяльной маской (медь 35 мкм). Минимальная ширина дорожки/зазор: 0,25 мм/0,25 мм, когда дорожки НЕ покрыты паяльной маской (медь 35 мкм). Только ENIG (высокий риск короткого замыкания с HASL) |  |
Ширина и интервал штриховой сетки | 0,25 мм |  | |
Расстояние между путями одиной цепи | 0,25 мм |  | |
Зазор между переходным отверстием (via) и медью на внутреннем слое | 0,2мм |  | |
Зазор между металлизированным отверстием (PTH) и медью на внутреннем слое | 0,3мм | ||
Зазор между контактной площадкой и дорожкой | 0,1мм | Мин. 0,1 мм (оставайтесь значительно выше, если возможно). Мин. 0,09 мм локально для BGA-площадок |
|
Зазор между SMD-площадками (разные сигналы/цепи) | 0,15 мм |
| |
Зазор между переходным отверстием (via) и дорожкой | 0,2мм |
| |
Зазор между контактной площадкой с металлизацией (PTH) и дорожкой | 0,28 мм | Рекомендуется 0,35 мм, минимум 0,28 мм |  |
Зазор между неметаллизированным отверстием (NPTH) и дорожкой | 0,2мм |  |
Паяльная маска

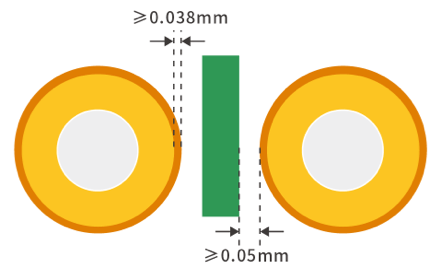

| Отступ (расширение) паяльной маски | 0,038 мм | 2 слоя: отступ 0,038 мм с каждой стороны площадки. Оставьте зазор не менее 0,05 мм между отверстиями паяльной маски и соседними дорожками. Многослойные: отступ не требуется Примечание: это правило не противоречит зазору между колодкой и дорожкой. Мин. 0,1 мм |  |
Перемычка (мост) паяльной маски | 0,10 мм | 2 слоя (медь 35 мкм): Мин. расстояние между контактами: 0,20 мм (зеленый, красный, желтый, синий, фиолетовый) Мин. расстояние между контактами: 0,23 мм (черный, белый) Многослойная (медь 35 мкм): Мин. расстояние между контактами: 0,10 мм (зеленый, красный, желтый, синий, фиолетовый) Мин. расстояние между контактами: 0,13 мм (черный, белый) |  |

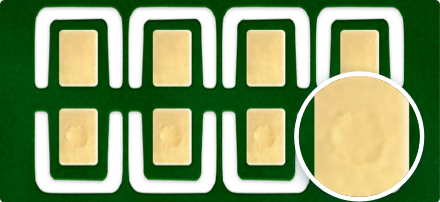

Залитые (заполненные) переходные отверстия | Заполнение паяльной маской | Отверстия заполнены паяльной маской ① Заполненные переходные отверстия не должны иметь отверстий для паяльной маски с обеих сторон. ② Заполненные переходные отверстия должны иметь зазор ≥ 0,35 мм от других отверстий паяльной маски (например, контактных площадок) ③ Заполненные отверстия не должны быть шире в диаметре 0,5 мм. |  |
Via-in-Pad | Эпоксидный заполнитель и покрытие Медная паста заполненная и запечатанная | Отверстия заполняются эпоксидной смолой или медной пастой, а затем покрываются слоем металла для достижения непрозрачной и гладкой поверхности. ① Отверстия заполнены и покрыты. Выбирайте заполнение медной пастой для приложений, требующих высокой теплопроводности. ② Этот процесс является стандартным для многослойных плат с 6 и более слоями. ③ Совместимость с диаметрами переходных отверстий от 0,15 до 0,5 мм. |  |
Диэлектрическая проницаемость паяльной маски | 3.8 |  | |
Толщина чернил паяльной маски | ≥ 10мкм |
Шелкография
Минимальная ширина линии | 6 mil (0,153 мм) | Символы шириной менее 6 mil (0,153 мм) будут нераспознаваемы. |  |
Минимальная высота текста | 40 mil (1,0 мм) | Символы высотой менее 40 mil (1,0 мм) будут нераспознаваемы. |  |
Соотношение ширины и высоты символа | 1:6 | Предпочтительное соотношение ширины к высоте — 1:6. |  |
Соотношение ширины и высоты вырезанного символа | 1:6 | Предпочтительное соотношение ширины к высоте — 1:6. |  |
Отступ шелкографии | 0,15 мм | Минимальное расстояние между площадками и шелкографией составляет 0,15 мм. |  |
Панелизация
Фрезерованный контур | 0,2мм | ① Зазор между медью и краями фрезерованной платы: ≧0,2 мм ② Зазор между медью и пазами: ≧0,2 мм ③ Допуск на размеры обработанных кромок платы: ±0,2 мм (обычная точность); ±0,1 мм (высокая точность) |  |
V-образный вырез | 0,4мм | ① Зазор между медью и V-образными краями платы: ≧0,4 мм ② Допуск на размер для V-образных краев платы: ±0,4 мм. Толщина печатной платы ≥ 0,6 мм ③ Нулевой интервал между панелями по умолчанию. В качестве альтернативы можно сделать V-образный надрез в одном направлении без интервала и выполнить фрезеровку в другом направлении с интервалом между панелями 1,6 или 2 мм. ④ Мин. размеры панели: 70 × 70 мм; макс. размеры панели: 475 × 475 мм ⑤ Угол V-образной канавки: 25° |  |

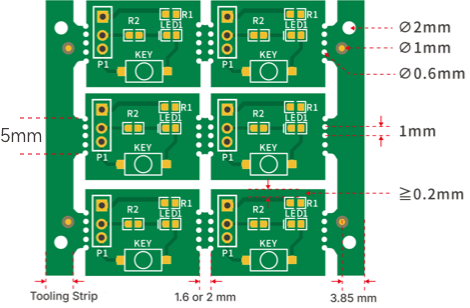

Панель с “мышиными укусами” | 0,2мм | ① Зазор между медью и краями платы, защищенными от укусов мышей: ≧0,2 мм ② Допуск на размер для кромок платы, не подверженных воздействию мыши: ±0,2 мм (обычная точность); ±0,1 мм (высокая точность) ③ Расстояние между панелями: 1,6 или 2 мм ④ После депанелизации останутся зазубренные края ⑤ Минимальная ширина кромки инструмента: 3 мм. Для сборки SMT используйте кромки инструмента 5 мм, отверстия инструмента 2 мм и реперные знаки 1 мм, центрированные на расстоянии 3,85 мм от краев панели. ⑥ Рекомендуемый диаметр мышиного укуса составляет 0,5–0,8 мм; Рекомендуемое расстояние между двумя мышиными укусами составляет 0,2–0,3 мм. Минимальная ширина отрывной пластины составляет 4 мм. Для отрыва с мышиными укусами минимальная ширина составляет 5 мм. |  |
Панелизация с пространством | 2мм | Расстояние между досками должно быть ≥ 2 мм, так как узкие расстояния затрудняют фрезерование и V-образную резку. |  |
Панель круглых печатных плат | ≥20ммx20мм | Размер одной круглой платы должен быть ≥20 мм x 20 мм. Панели с отверстиями для штампа и добавление инструментальных полос на четырех краях доски |  |
Примеры стоимости производства печатных плат
Ниже представлены примеры типовых заказов печатных плат с учётом всех расходов: производство, логистика и доставка по России. Цены актуальны на июнь 2025 года. Для точного расчета, вы можете воспользоваться нашим калькулятором
| Параметры | Кол-во | Производство | Доставка | Итого | Срок |
|---|---|---|---|---|---|
| Плата FR4, 2 слоя, 100×100 мм, 1.6 мм, ПОС-61, 35 мкм | 5 шт | 1,385 ₽ | 1,890 ₽ | 3,930 ₽ с НДС | 9–12 дней |
| Плата FR4, 4 слоя, 50×50 мм, 1.2 мм, HASL, 35 мкм | 10 шт | 1,147 ₽ | 1,849 ₽ | 3,595 ₽ с НДС | 10–14 дней |
| Плата FR4, 6 слоев, 50×100 мм, 1.6 мм, ENIG, контроль импеданса | 5 шт | 2,800 ₽ | 1,862 ₽ | 5,594 ₽ с НДС | 12–16 дней |
| Шлейф гибкий FFC из полиамида, 2 слоя, 150×40 мм, 25 мкм, ENIG | 5 шт | 2,200 ₽ | 1,833 ₽ | 4,840 ₽ с НДС | 10–14 дней |
| Плата на основании из алюминия, 1 слой, 600×40 мм, 1.6 мм, HASL | 10 шт | 2,000 ₽ | 1,800 ₽ | 4,560 ₽ с НДС | 9–12 дней |
*Цена указана с учетом оформления через «Соболь Электроникс»: пошлина, таможня, проверка качества, доставка по РФ.
Калькулятор стоимости производства печатных плат
Сертификаты и стандарты качества
Мы сотрудничаем с производителями печатных плат, которые соответствуют самым высоким международным стандартам качества. Наличие сертификатов гарантирует, что продукция наших партнеров соответствует мировым стандартам безопасности и качества, обеспечивая надежность и долговечность ваших электронных проектов.
Сертификация по стандартам безопасности для материалов и печатных плат, используемых в электронных устройствах, что подтверждает их огнестойкость и электрическую безопасность
Соответствие директиве по ограничению использования вредных веществ, что обеспечивает безопасность продукции для человека и окружающей среды
Стандарт контроля качества печатных плат, подтверждающий соответствие продукции требованиям визуальных и функциональных характеристик
Стандарт управления качеством, который гарантирует, что все производственные процессы строго контролируются и соответствуют высоким требованиям
Экологический стандарт, подтверждающий, что производство соблюдает нормы экологической безопасности и минимизирует воздействие на окружающую среду
Специализированный стандарт для автомобильной промышленности, гарантирующий, что производимые печатные платы соответствуют требованиям к безопасности и надежности автомобильных компонентов
Как заказать производство печатных плат
Подробная пошаговая инструкция по заказу печатных пла: от подготовки Gerber-файлов до получения готовых плат в России.
Подготовьте Gerber-файлы
Выгрузите Gerber-файлы формата RS-274X или отправьте исходный проект платы
Отправьте заявку
Заполните форму на сайте или отправьте письмо с файлами и параметрами на почту
Оплатите удобным способом
Вы получите счет в рублях - возможна оплата по безналичному расчету, картой, QR-кодом или СБП
Дождитесь производства плат
Мы закажем платы на заводе, согласуем все вопросы, проконтролируем выполнение и доставку заказа
Получите печатные платы
Готовые печатные платы доставляются курьером СДЕК или в пункт выдачи заказов
НАМ ДОВЕРЯЕТ РОСАТОМ!
Наши клиенты — это серьёзные компании, известные не только в России, но и за её пределами, что подтверждает наш профессионализм и надёжность.
Одним из наших ключевых партнёров является Росатом — один из крупнейших мировых лидеров в области атомной энергетики и технологий. Доверие такой серьёзной компании свидетельствует о высоких стандартах, которым мы соответствуем, и нашей способности решать сложные задачи в сфере, где качество и точность имеют первостепенное значение.
Мы ценим каждого клиента и делаем всё возможное для того, чтобы наше сотрудничество приносило выгоду и укрепляло доверие.

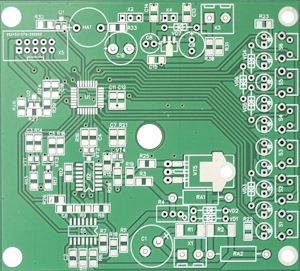

Отзывы наших клиентов
Алексей Т.
Производство измерительной техники
✅ Плата: FR4, 2 слоя
📄 Размер: 100×100 мм
📦 Кол-во: 20 шт
✈️ Доставка: 14 дн
💳 Стоимость : 6 319 руб.
📍 Город: Новосибирск
«Мы заказывали платы для малой серии измерительного устройства — 20 штук, 2 слоя, 100×100 мм. Раньше работали напрямую с заводом в КНР, но из‑за ограничений по оплате перешли на работу через “Соболь Электроникс”. Всё прошло по‑деловому: выставили счёт, быстро согласовали и отправили заказ. Доставка — ровно 14 дней, всё без задержек. Будем работать на постоянной основе — удобно и быстро.»
Дмитрий П.
Малосерийное производство
✅ Плата: FR4, 4 слоя
📄 Размер: 150×75 мм
📦 Кол-во: 10 шт
✈️ Доставка: 14 дн
💳 Стоимость : 11 492 руб.
📍 Город: Москва
«Первый раз пользовался услугой заказа через "Соболь Электроникс". Нужны было срочно произвести печатные платы. Ребята всё организовали — от выгрузки Gerber до растаможки и доставки. По оплате вопросов нет, выставили счёт, всё официально. Платы приехали быстро, уже через 2 недели запаял первую партию. Упаковка целая, всё соответствует. Хороший сервис!»
Иван М.
Ведущий инженер-разработчик электроники
✅ Плата: FR4, 2 слоя
📄 Размер: 60×30 мм
📦 Кол-во: 10 шт
✈️ Доставка: 11 дн
💳 Стоимость : 3 446 руб.
📍 Город: Екатеринбург
«Заказывал партию из 10 двухслойных плат 60×30 мм через "Соболь Электроникс". Всё отправили оперативно, оплату провёл по СБП. Через 11 дней коробка была у меня. Платы отличные, маркировка чёткая, за такие деньги — просто супер. Спасибо за сопровождение и помощь с логистикой! Уже готовлю второй заказ.»
Артем К.
Инженер-разработчик печатных плат
✅ Плата: FR4, 4 слоя
📄 Размер: 70×40 мм
📦 Кол-во: 5 шт
✈️ Доставка: 14 дн
💳 Стоимость : 6 938 руб.
📍 Город: Зеленоград
«Решил заказать 5 четырёхслойных плат 70×40 мм для прототипа STM32-платы. Заказал через "Соболь Электроникс" заказ прошёл быстро, оплатил QR кодом, получил трек через несколько дней. Посылка дошла за 14 дней в ПВЗ СДЕК. Качество отличное, все отверстия по размеру, лужение ровное. Очень доволен, закажу серию 50 шт.»
Часто задаваемые вопросы о заказе производства плат
Вы можете заказать производство печатных плат через нашу компанию — мы оформим заказ, согласуем все вопросы с производством, оплатим ваш заказ, организуем доставку и передадим вам плату в России.
Доставка осуществляется бесплатно курьером СДЕК или в пункт выдачи заказов.
Минимальный срок доставки составляет от 5 рабочих дней, зависит от региона и службы доставки.
Да. Отправьте нам исходный проект печатной платы в Altium, KiCad, Eagle или другом САПР — мы подготовим Gerber-файлы.
Вы оплачиваете заказ в рублях — через счёт для юрлиц, по карте, QR-коду или через СБП для физлиц.
Вы получаете готовые платы уже в России — без необходимости заниматься таможенным оформлением самостоятельно.
Поставка электронных компонентов
Наша компания предлагает широкий ассортимент электронных компонентов от ведущих мировых производителей. Мы поставляем такие компоненты, как: микроконтроллеры, датчики, транзисторы, резисторы, конденсаторы, интегральные схемы и многое другое. Мы гордимся нашей репутацией надежного поставщика электронных компонентов для широкого круга клиентов.
Широкий ассортимент производителей
Широкий ассортимент производителей электронных компонентов со всего мира позволяет выбрать оптимальные решения для любых технических задач. Мы предлагаем оптимальные решения для любых технических задач: разработка, производство, ремонт. Оперативность и надежность наших поставок обеспечивают бесперебойную реализацию ваших проектов, помогая вам оставаться на шаг впереди конкурентов.
Надежные Поставщики электронных компонентов
Надежные поставщики электронных компонентов обеспечивают высокое качество продукции и оперативность в поставках, что позволяет успешно реализовывать проекты и обеспечивать потребности наших клиентов в инновационных решениях. Благодаря долгосрочным партнерствам вы можете быть уверены в качестве и надежности поставок.
Наши клиенты
Форма для заказа компонентов
Для заказа электронных компонентов, Вам необходимо заполнить простую форму. Наш менеджер свяжется с вами и подготовит коммерческое предложение.
Как мы работаем
Обработка вашей заявки
Вы оформляете заявку на нашем сайте или по электронной почте.
Мы оперативно анализируем вашу заявку и связываемся с вами для уточнения деталей вашего заказа.
После этого мы рассчитываем стоимость и сроки выполнения заказа.
Оформление заказа
На основании согласованных условий оформляется заказ, включая все спецификации и пожелания.
Мы готовим договор, который фиксирует все обязательства сторон.
После подписания договора и получения оплаты заказ отправляется на производство и/или поставку.
Производство и поставка
Ваши заказ производится на современном оборудовании с соблюдением всех стандартов качества.
Каждый этап производства внимательно контролируется, чтобы гарантировать точность исполнения заказа.
По завершении производства выполняется финальная проверка и тестирование изделий.
Доставка на наш склад в Китае
Готовые изделия доставляются на наш склад в Китае.
Здесь они проходят дополнительный контроль и упаковку для безопасной транспортировки.
Мы обеспечиваем контроль поступления всех компонентов на склад перед отправкой в Россию.
Доставка из Китая в Россию
Организуем быструю и безопасную доставку печатных плат и компонентов из Китая в Россию.
Мы используем надежные логистические каналы, минимизируя возможные задержки.
Отслеживаем ваш заказ на всех этапах транспортировки.
Доставка по России
После прибытия заказа в Москву мы доставляем продукцию на указанный вами адрес.
Используем проверенных логистических партнеров для доставки по всей стране.
Вы получаете заказ точно в оговоренные сроки.
Как быстро можем доставить заказ?
- Экспресс доставка (авиа), от 5 рабочих дней, для небольших заказов, до 5-10 кг.
- Обычная доставка (авто), от 20 рабочих дней, для крупногабаритных заказов, от 10 кг.
Доставка по всей стране
Найдите на карте ближайший пункт выдачи заказов, и мы доставим ваш заказ как можно быстрее. Независимо от того, где вы находитесь, мы гарантируем своевременную доставку вашего заказа. Мы работаем с проверенными логистическими партнёрами, что позволяет нам предлагать гибкие условия и оптимальные сроки доставки: СДЭК, Boxberry, Кит, Почат России.
ОПЛАТА ЗАКАЗА
Оплата вашего заказа возможна через любой банк, действующий на территории России. После обработки вашего запроса, мы отправим счет для оплаты по электронной почте. Оплатить счет можно с помощью безналичного расчета, банковским переводом через СБП или QR-кодом через онлайн-приложения банков, а также наличными деньгами в нашем офисе.
Работаем с широким кругом клиентов
Заводы
Стартапы
RnD
Телеком
Медтехника
Энергетика
IT-бизнес
Майнинг
Охрана
Роботы
Управление
Ремонт
У Вас появились вопросы?
Не откладывайте, свяжитесь с нами!
КОНТАКТЫ
Свяжитесь с нами и мы поможем решить Вашу
задачу.
- info@sobol-e.ru
- +7 912 207 42 65
- Екатеринбург, Соболева 21
